Защо компенсационният проводник с термодвойка е от съществено значение за точното измерване на температурата?

Системите с термодвойки са основни за прецизно наблюдение на температурата в различни индустриални и лабораторни приложения. Един критичен компонент, който често се пренебрегва, еКомпенсационен проводник за термодвойка. Без подходяща компенсация показанията могат да бъдат неточни, което да доведе до потенциална повреда на оборудването, проблеми с качеството на продукта и оперативна неефективност. В това изчерпателно ръководство ще проучим какво представлява компенсаторният проводник с термодвойка, защо е необходим, неговите типове, методи за инсталиране и как да изберете най-доброто решение за вашите нужди.

Съдържание

1. Какво е компенсаторна жица за термодвойка?
2. Защо ви е необходим компенсационен проводник за термодвойка?
3. Видове компенсаторни проводници за термодвойки
4. Ключови приложения и индустрии
5. Как да инсталирате и поддържате компенсационен проводник
6. Предимства на висококачествена компенсационна жица
7. Сравнение на обичайните типове проводници за термодвойки
8. Често задавани въпроси (FAQ)
9. Заключение

1. Какво представлява компенсаторният проводник за термодвойка?

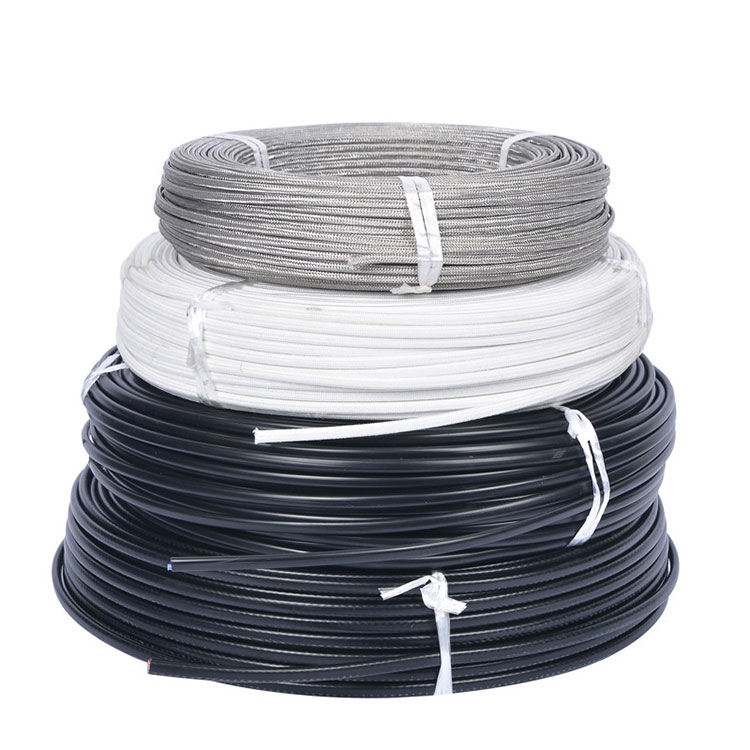

Компенсационният проводник за термодвойка, известен също като удължителен проводник, е специално проектиран да свързва термодвойки към измервателни устройства, като същевременно запазва точността на показанията на температурата. За разлика от стандартните медни проводници, компенсационният проводник отговаря на термоелектричните свойства на материала на термодвойката, намалявайки грешките при измерване, причинени от температурни вариации по дължината на проводника.

Например, термодвойка тип K (Chromel-Alumel) изисква компенсационен проводник тип K, за да поддържа точността между сензора и инструмента. Това гарантира, че компенсацията на студения преход (CJC) е ефективна и показанията на напрежението се интерпретират правилно.

2. Защо ви е необходим компенсационен проводник за термодвойка?

• Точност:Сигналите на термодвойки са в миливолта и са много чувствителни към промените в състава на проводника и температурата. Компенсационният проводник поддържа правилна корелация на напрежението.
• Температурен диапазон:Позволява на сензора да се простира на по-големи разстояния, без да въвежда грешки.
• Издръжливост:Правилният компенсационен проводник е устойчив на фактори на околната среда като влага, вибрации и химикали.
• Ефективност на разходите:Използването на правилния компенсационен проводник намалява честотата на повторно калибриране и свежда до минимум времето за престой.

3. Видове компенсаторни проводници за термодвойки

Изборът на правилния тип компенсационен проводник е от решаващо значение. Ето най-често срещаните видове:

4. Ключови приложения и индустрии

Компенсационният проводник с термодвойка се използва широко в различни сектори, където точността на температурата е критична:

• Промишлени пещи и процеси на термична обработка
• Обработка и опаковане на храни
• ОВК и хладилни системи
• Химическо и фармацевтично производство
• Автомобилни и космически тестове
• Лабораторни и изследователски приложения

Ningbo Paidu Industrial Co., Ltd. предоставя висококачествени компенсационни проводници, предназначени за тези индустрии, като гарантира постоянна работа дори при взискателни условия.

5. Как да инсталирате и поддържате компенсационен проводник

Правилният монтаж и поддръжка са ключови за дългосрочната надеждност:

1. Измерете разстоянието точно:Определете точната дължина, необходима за свързване на вашата термодвойка към инструмента, като избягвате излишния проводник.
2. Съвпадение на типа:Винаги избирайте компенсационен проводник, съответстващ на типа термодвойка (напр. K, J, T).
3. Минимизиране на електрическия шум:Прокарайте кабелите далече от двигатели, трансформатори или кабели с голям ток, за да предотвратите смущения.
4. Осигурете и защитите:Използвайте кабелни скари или тръбопроводи и избягвайте остри завои, които могат да повредят проводника.
5. Редовна проверка:Периодично проверявайте за признаци на корозия, износване на изолацията или механични повреди.

6. Предимства на висококачествената компенсационна жица

Инвестирането в първокласен компенсационен проводник за термодвойка предлага множество предимства:

• Точно измерване на температурата на големи разстояния
• Намалени грешки при калибриране и време на престой
• Подобрена надеждност на системата и продължителност на живота
• Повишена безопасност в критични индустриални среди
• Съответствие с международните стандарти

7. Сравнение на обичайните типове проводници за термодвойки

8. Често задавани въпроси (FAQ)

Q1: Мога ли да използвам стандартна медна жица вместо компенсационна жица?

A1: Не. Използването на меден или несравним проводник може да доведе до значителни грешки при измерване поради разлики в термоелектричните свойства.

Въпрос 2: Колко време може да работи компенсаторният проводник, без да повлияе на точността?

A2: Висококачественият компенсационен проводник може да удължи няколкостотин метра, но е от решаващо значение да използвате правилния тип и да го насочите внимателно, за да избегнете смущения.

Q3: Как да идентифицирам правилния тип компенсационен проводник?

A3: Проверете използвания тип термодвойка (K, J, T, E и т.н.) и го съпоставете със съответния компенсационен проводник от доверен доставчик като Ningbo Paidu Industrial Co., Ltd.

Q4: Има ли специални съображения за тежки среди?

A4: Да, кабелите може да се нуждаят от допълнителна изолация, химическа устойчивост или плетен екран, за да издържат на индустриални условия.

Q5: Колко често трябва да се сменят компенсационните проводници?

A5: Зависи от околната среда, но се препоръчва редовна проверка за износване, корозия или повреда на изолацията. Сменете незабавно, ако бъдат открити неизправности.

9. Заключение

Компенсационният проводник с термодвойка е незаменим компонент за точно измерване на температурата в различни индустрии. Изборът на правилния тип, осигуряването на правилна инсталация и ефективната поддръжка на проводниците са основни стъпки за оперативна ефективност, безопасност и надеждност. С висококачествени продукти отNingbo Paidu Industrial Co., Ltd., фирмите могат да постигнат прецизни измервания, да сведат до минимум времето за престой и да подобрят цялостната производителност. За повече информация относно нашите решения за компенсационни кабели и персонализирани услуги,свържете се с нас днеси говорете с нашите експерти.
